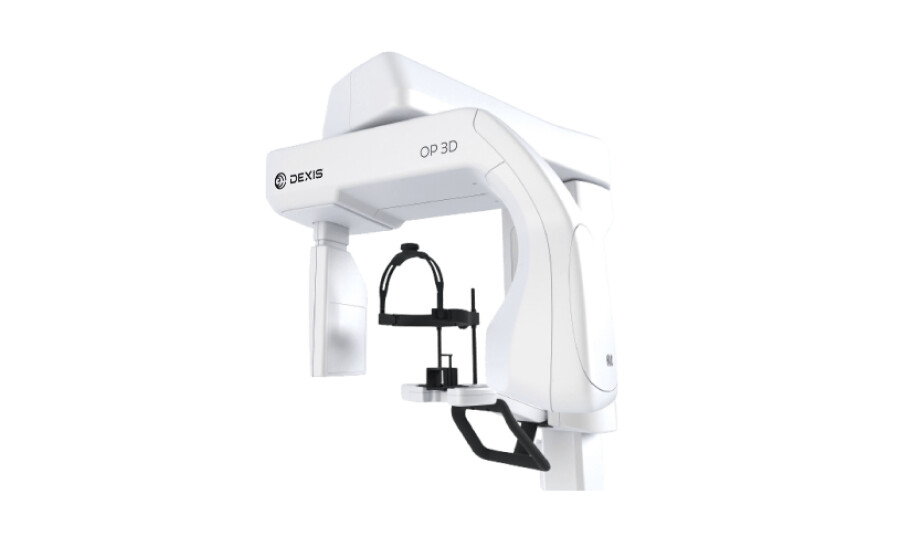

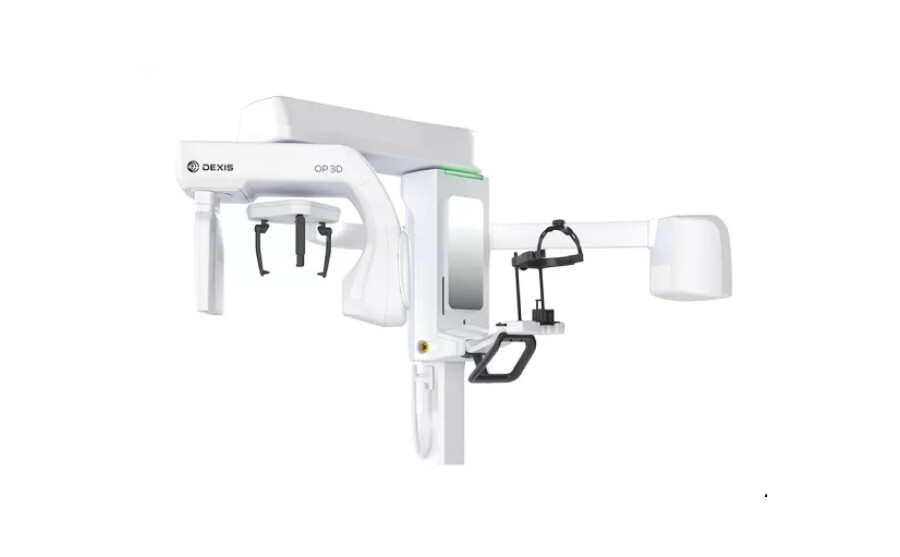

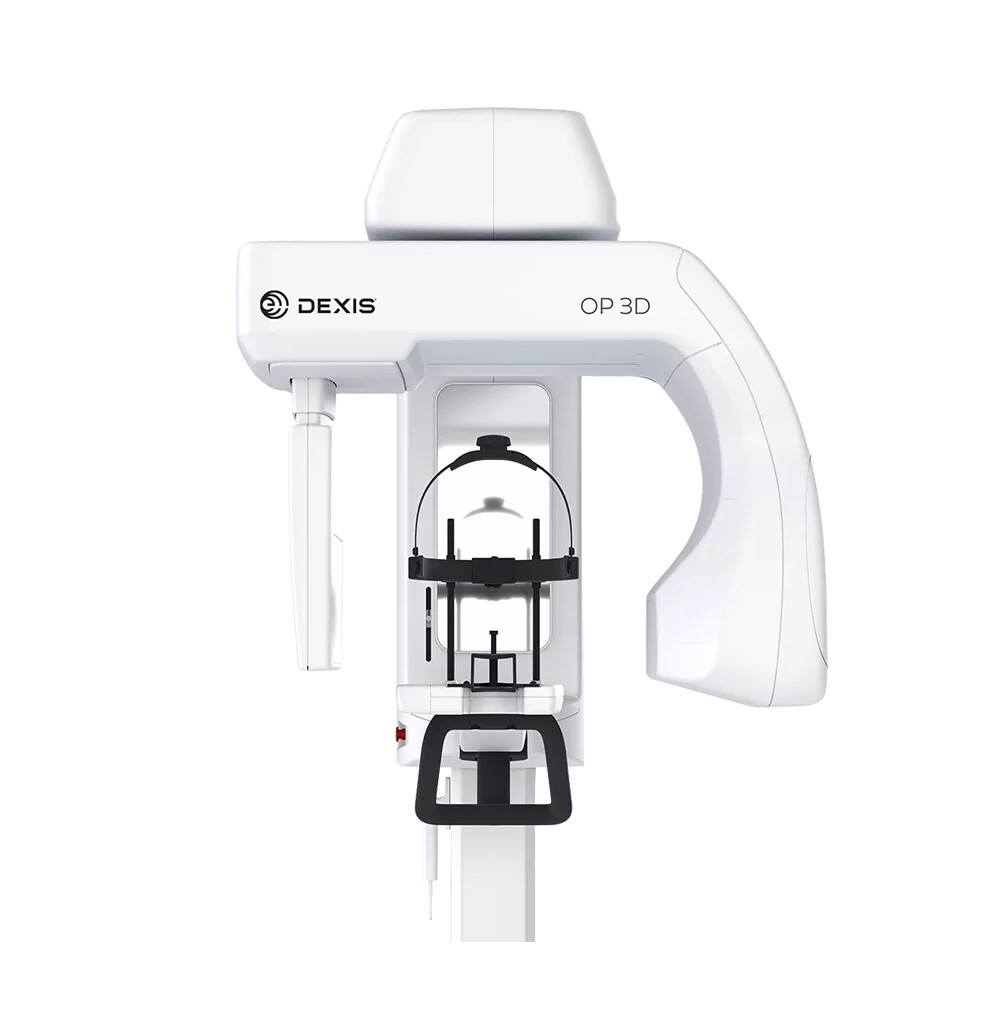

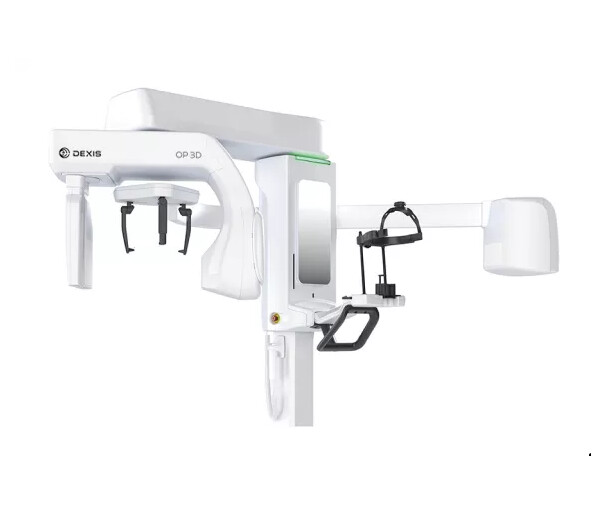

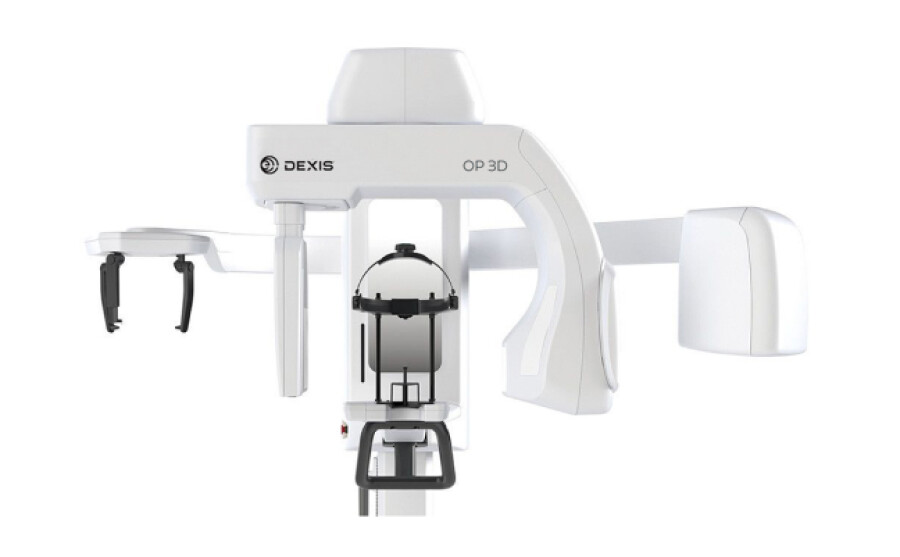

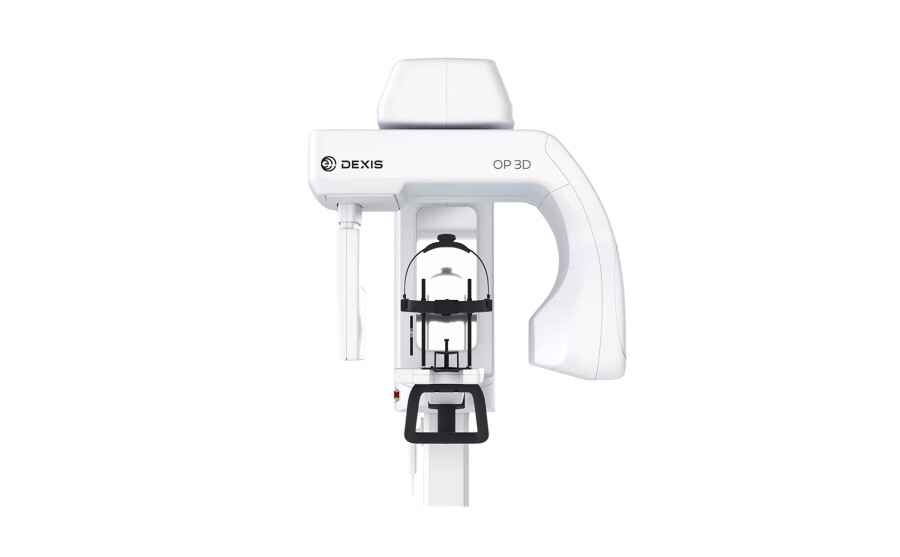

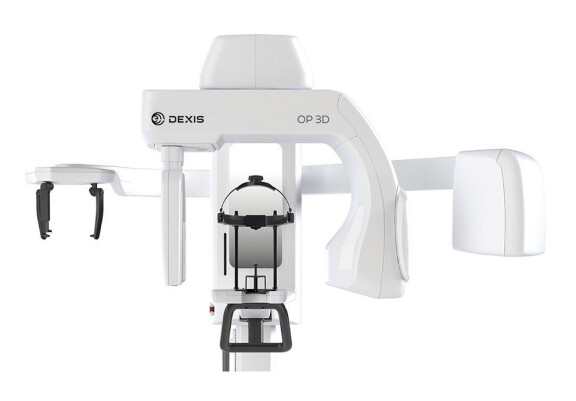

Zcela nový a maximálně efektivní panoramatický rentgen 2D/3D s možností rozšíření o kefalostat s inovativním ovládacím panelem ORTHOselect™.

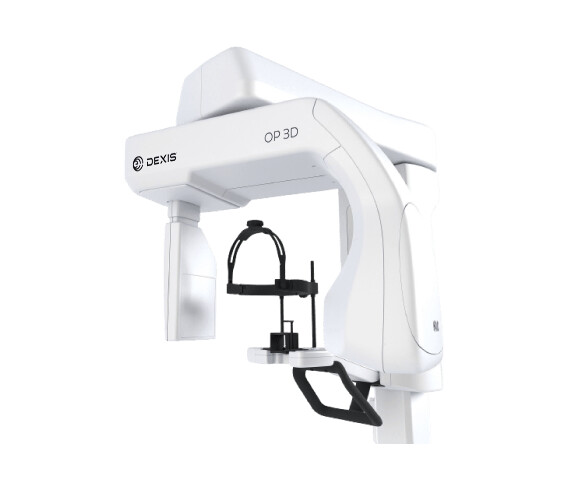

S DEXIS OP 3D je výběr 3D rentgenového systému jednoduchý. Čtyři volitelná rozlišení obrazu a až čtyři velikosti objemu válce pro stanovení diagnostiky ve 3D. Systém SMARTVIEW™ 2.0 vám umožní nastavit výšku a šířku snímku individuálně pomocí předběžného náhledového snímku. S funkcí Fast Scan potřebujete jen 9 sekund k získání panoramatického snímku a funkce ORTHOfocus™ umožňuje automatické rozpoznání optimální vrstvy obrazu. Pomocí ORTHOselect™ lze snadno vybrat pole vidění, funkce QUICKcompose™ pak zaručí rychlý náhled snímků po dokončení skenování.

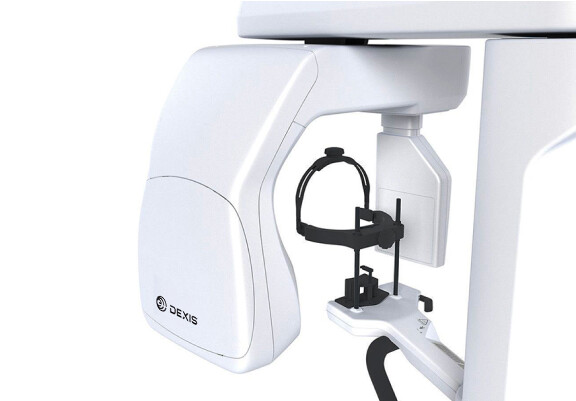

Každá funkce zařízení OP 3D je navržena tak, aby zvyšovala efektivitu práce ve vaší ordinaci. Příprava přístroje pro skenování je rychlá, rentgen má intuitivní polohovací systém pacienta a grafické uživatelské rozhraní.
Přístroj je ze série ORTHPANTOMOGRAPH™, který neobsahuje olovo, navíc je vybaven technologií Low Dose Technology™ pro minimalizování dávky záření. Optimální kvalita zobrazení je zajištěna díky algoritmu redukce kovových artefaktů (MAR).

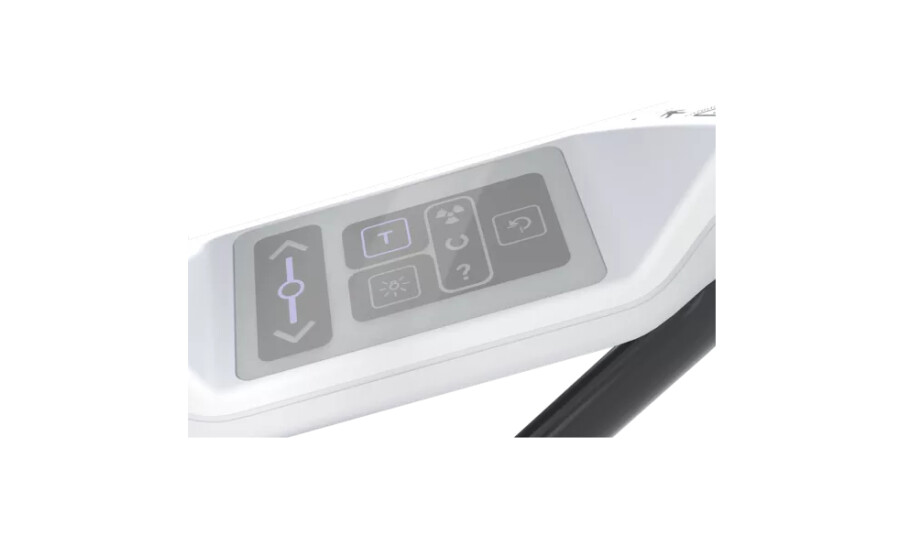

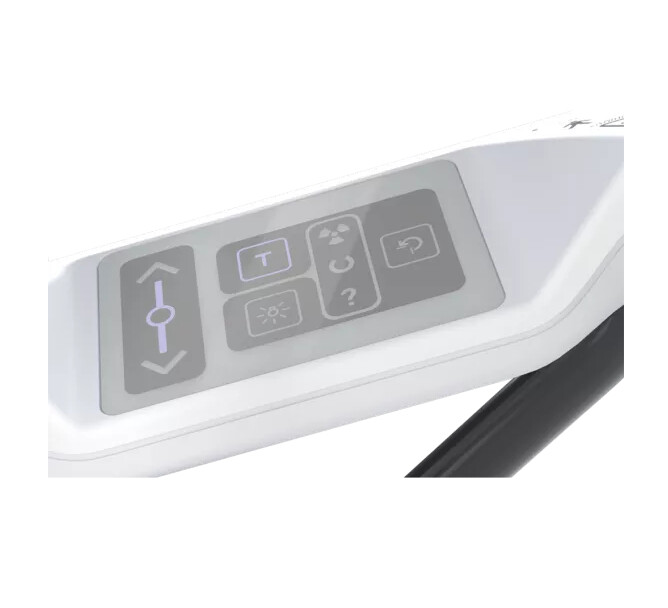

Požadovanou oblast zobrazení vybere intuitivně prostřednictvím ORTHOselect. Zuby mohou být zobrazeny jednotlivě nebo můžete zobrazit celou horní nebo dolní čelist, případně TMJ. Optimální pole vidění (FOV) se nastavuje automaticky dle výběru.
Funkce ORTHOfocus™ Vám umožní automaticky zobrazit optimální vrstvu panoramatického snímku, bez ohledu na polohu pacienta. Výsledek – konzistentní kvalita snímku při každém rentgenu.
Po dobu více než 50 let je značka ORTHPANTOMOGRAPH™ známá pro svoji maximální spolehlivost a klinicky přesné snímky ústní dutiny. Současný OP 3D je první přístroj ze série ORTHPANTOMOGRAPH™, který neobsahuje olovo, obvykle používané u rentgenů. Je tedy ekologicky šetrnou alternativou. Spolu s funkcí ke snížení spotřeby energie zařízení OP 3D přispěje k udržitelnosti Vaší ordinace.
Rychlý sken pomocí OP 3D vytvoří standardní nebo pediatrický panoramatický snímek za pouhých 9 sekund. Výsledkem jsou vysoce kvalitní diagnostické snímky s menším množstvím artefaktů způsobených pohybem pacienta a také nižší dávka radiace.
Funkce quick compose, která je k dispozici pro panoramatické a 3D rentgeny, nabízí rychlý náhled zachyceného snímku, což umožňuje jeho včasné vyhodnocení. Obraz se na uživatelském displeji automaticky zobrazí po dokončení skenování.
K dosažení nejoptimálnější kvality zobrazení se využívá algoritmus redukce kovových artefaktů (MAR), jež redukuje artefakty způsobené kovovými strukturami při rentgenovém zobrazení. MAR se pohotově aktivuje u všech velikostí polí vidění u OP 3D a optimalizuje se pro všechny případy, počínaje endodoncií a implantáty až po veškeré maxillofaciální zobrazování.

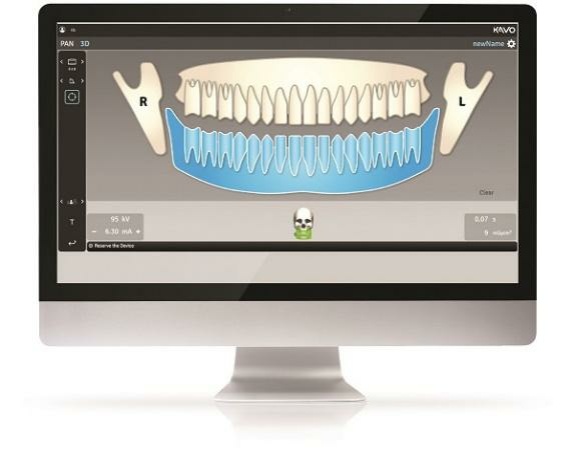

Pomocí OP 3D lze snadno a přesně ovládat umístění pole vidění. Změnu výšky nebo šířky pole vidění lze provádět plynule prostřednictvím uživatelského rozhraní SMARTVIEW™ 2.0. Uživatelské rozhraní nabízí dvojrozměrné náhledy před samotným použitím CBCT, což umožní ověřit přesnou polohu pole vidění s možností upravit jeho umístění a velikost.

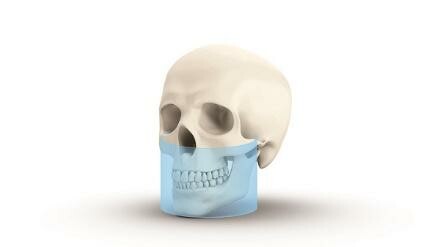

Pole vidění (FOV) vyšetřované oblasti v OP 3D vycházejí ze skutečných klinických potřeb. FOV 5 x 5 s endo-rozlišením je určeno pro rentgen jednoho zubu a diagnostiku konkrétních oblastí. FOV 6 x 9 nabízí možnost skenování buď dolní nebo horní čelisti a FOV 9 x 11 kombinuje obě čelisti. Největší FOV 9 x 14 je určeno pro TMJ a zobrazení dýchacích cest. SMARTVIEW Vám dává možnost vybrat nejvhodnější velikost FOV pro indikaci s tím, že výška a šířka pole může být libovolně nastavena na náhledovém obrázku.
Low Dose Technology™ (LDT) je vhodná u případů citlivých na množství radiace a rovněž při kontrole a následných snímcích, kdy je potřeba dávku minimalizovat nebo v případech, kdy stačí menší rozlišení.
Snímek ve standardním rozlišení s přizpůsobenou dávkou záření lze dobře využít ve všeobecné stomatologii.
Snímek ve vysokém rozlišení poskytuje mimořádně ostré snímky pro podrobnější diagnostiku.
Snímky v edno-rozlišení s velikostí voxelu 80 µm jsou speciálně určené pro endodontické využití. Endo rozlišení je k dispozici pro FOV 5 x 5.

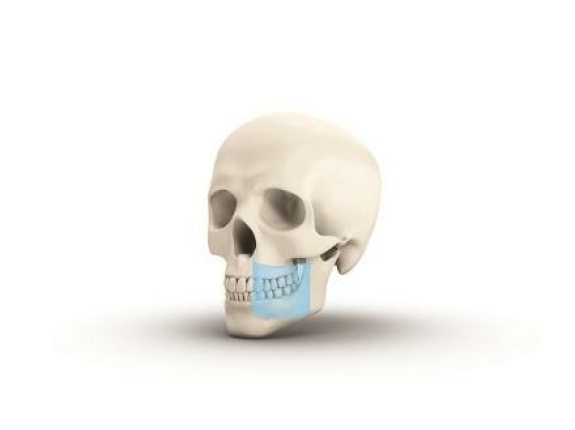

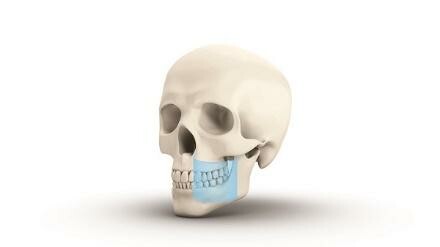

Lokální diagnostika:

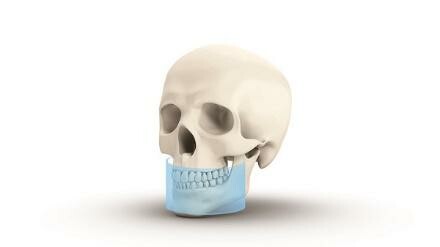

Pokrývá celou dolní nebo horní čelist:

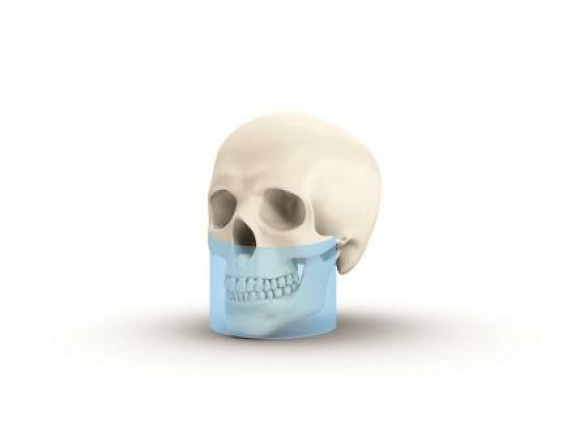

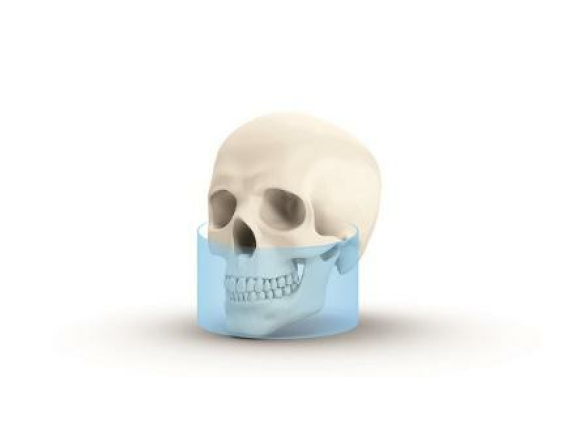

Pokrývá celý chrup, včetně dolní a horní čelisti a část maxilárního sinusu:

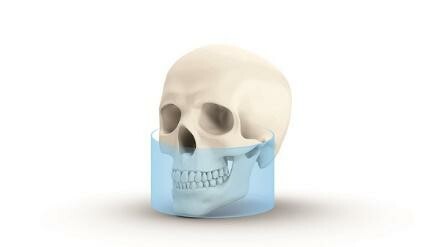

Zobrazení celé kraniofaciální oblasti:
| Ohnisko | 0,5 mm IEC 336 (IEC 60336/2005) |
| Napětí rentgenky | 60 – 95 kV |
| Proud rentgenky | 2 – 16 mA |
| 2D / Panoramatický snímek | |
|---|---|
| Snímač obrazu | CMOS |
| Velikost pixelů (snímač & obraz) | 99 µm |
| Doba záření/expozice | 9 s |
| Výška snímku | 147 mm |
| Zobrazovací programy | standardní, segmentované, pediatrické, Lat TMJ, bitewing |
| 3D / CBCT | |
|---|---|
| Detektor obrazu | CMOS |
| Velikost snímku ve voxelech | 80 – 400 µm |
| Doba záření | 27 – 45 s |
| Doba expozice | 1,7 20 s |
| Velikosti zobrazení (v x Ø) | 5 x 5, 6 x 9, 9 x 11, 9 x 14 cm (volitelně) |
| Podpora DICOM | ano |
| Minimální požadavky na systém pro pracovní stanici pro pořizování 3D | |
|---|---|
| Procesor (CPU) | Intel Core i5, i7 nebo Xeon, 4 jádra nebo více |
| Grafická procesní jednotka (GPU) | NVIDIA Quadro M2000 4 GB nebo GeForce GTX 1050 Ti 4 BG |
| Paměť (RAM) | 8 GB nebo více |
| Paměť pevný disk | 1 TB nebo více, RAID 1 nebo RAID 5, doporučeno pro redundanci dat a zálohování |
| Síť | gigabit Ethernet, 1000Base-T |
| Operační systém |
Windows 10 Pro nebo Enterprise, 64 bit, Windows 8.1 Pro nebo Enterprise, 64 bit, Windows 7 Professional, Ultimate nebo Enterprise, 64 bit s SP1 |
| Displej rozlišení |
1920 x 1080 (Full HD) nebo vyšší, nejméně 300 cd/m2 jas pro běžné osvětlení ístnosti,kontrastní poměr 100:1 nebo vyšší, doporučujeme 8 bitový panel |
| Další podpora | OpenCL 1.1, podpora OpenGL 3.2, jednotka DVD-ROM, antivirový software |
Poznámky postupujte prosím podle podrobných informací pro instalaci softwaru zařízení
